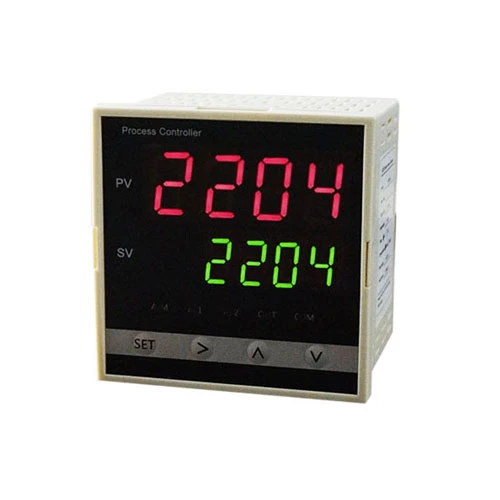

เครื่องควบคุมอุณหภูมิแบบกลุ่ม PID ที่ใช้เทคโนโลยีไมโครโปรเซสเซอร์ สามารถควบคุมและแสดงพารามิเตอร์กระบวนการ เช่น อุณหภูมิ ความดัน และการไหล เครื่องมือนี้มีการตั้งค่าที่ยืดหยุ่น การกำหนดค่าที่สะดวก และการใช้งานที่เรียบง่าย
คุณสมบัติ
อินพุตสากล: ยอมรับตัวต้านทานความร้อน เทอร์โมคัปเปิล และสัญญาณ DC เข้ากันได้กับสัญญาณอินพุตทางอุตสาหกรรม 29 ประเภท
การออกแบบโมดูลาร์: สามารถกำหนดค่าเอาต์พุตได้อย่างอิสระ
แหล่งจ่ายไฟสากล: 100-240V AC, 50Hz.
สัญญาณเตือนหลายรายการ
ไฟแสดงสถานะสัญญาณเตือน
โหมดการควบคุมหลายโหมด: เปิด/ปิดและ PID
อินเทอร์เฟซการสื่อสาร RS-485 ที่แยกด้วยโฟโตอิเล็กทริก
ป้อนข้อมูล
เทอร์โมคัปเปิ้ล: K, S, R, T, E, J, B, N, WRe3-WRe25, WRe5-WRe26
ตัวต้านทานความร้อน: Cu50, PT100
สัญญาณความต้านทาน: 0-80Ω, 0-400Ω
สัญญาณปัจจุบัน: 0-10mA, 0-20mA, 4-20mA
สัญญาณแรงดันไฟฟ้า/มิลลิโวลต์: 0-20mV, 0-100mV, -20-+20mV, -100-+100mV, 0-1V, 0-2V, 0-5V, 1-5V, 0-10V, 2-10V, -5V-+5V, -10V-+10V
เอาท์พุต
เอาต์พุตควบคุมหลัก:
0 - เอาต์พุตเชิงเส้น
1 - รีเลย์
2 - ทรานซิสเตอร์
3 - ไทริสเตอร์
สัญญาณเชิงเส้น:
0 - (4-20mA)
1 - (0-10mA)
2 - (0-20mA)
รองรับการเชื่อมต่อช่องสัญญาณออก 2 ช่อง
การสื่อสาร
อินเทอร์เฟซการสื่อสาร RS-485 ที่แยกด้วยโฟโตอิเล็กทริก
เตือน
รีเลย์สัญญาณเตือนภัย 2 ช่อง
พารามิเตอร์รายละเอียดอื่นๆ
| หมวดหมู่พารามิเตอร์ | ข้อมูลจำเพาะเฉพาะ |
| ช่วงสัญญาณอินพุต | 29 สัญญาณมาตรฐานอุตสาหกรรมทั่วไป |
| ข้อผิดพลาดพื้นฐาน | 0.002FS ± 1 หลัก (FS=เต็มสเกล) |
| การวัด AD (การแปลง A/D) | 20 บิต 13SPS (ตัวอย่างต่อวินาที) |
| เอาต์พุต DA (การแปลง D/A) | 12 บิต 100KSPS (ตัวอย่างกิโลต่อวินาที) |
| เอาต์พุตควบคุมหลัก | 1 ช่อง |
| เอาต์พุตแจ้งเตือน | 2 ช่องสัญญาณ (รุ่น 2216 มี 1 ช่องสัญญาณเตือนภัย) |
| ความต้านทานอินพุต | มากกว่าหรือเท่ากับ 500KΩ สำหรับสัญญาณแรงดันไฟฟ้า น้อยกว่าหรือเท่ากับ 300Ω สำหรับสัญญาณปัจจุบัน (โดยมีตัวต้านทาน 250Ω ภายนอกขนานกัน) น้อยกว่าหรือเท่ากับ 0.25mA สำหรับตัวต้านทานความร้อน มากกว่าหรือเท่ากับ 500KΩ สำหรับเทอร์โมคัปเปิล |
| อิมพีแดนซ์เอาต์พุต (ความจุโหลด) | น้อยกว่าหรือเท่ากับ 500Ω สำหรับสัญญาณปัจจุบัน (สามารถปรับแต่งเป็น 650Ω สำหรับข้อกำหนดกระแสไฟฟ้าพิเศษ โปรดระบุเมื่อทำการสั่งซื้อ) รีเลย์ |
| วิธีการแสดง | นิกซี่หลอด |
| ระยะเวลาการสุ่มตัวอย่าง | 0.1S (โดยเฉลี่ย) |
| โปรโตคอลการสื่อสาร | MODBUS RTU (อินเทอร์เฟซ RS485, ระบบ 2 สาย) |
| ระยะการส่งข้อมูล | 1200 เมตร |
| วิธีการตรวจสอบความเท่าเทียมกัน | ไม่มีความเท่าเทียมกัน ความเท่าเทียมกันแบบคี่ ความเท่าเทียมกันคู่ |
| อัตรารับส่งข้อมูล | 4800, 9600, 19200 ต่อวินาที |
| รูปแบบข้อมูลการสื่อสาร | 1 บิตเริ่มต้น 8 บิตข้อมูล 1 บิตหยุด |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | ไฟ AC220V |
| แรงดันไฟฟ้าแยก | การแยกระหว่างอินพุต เอาต์พุต และแหล่งจ่ายไฟ 2000V AC เป็นเวลา 1 นาที |
| สภาพการทำงาน อุณหภูมิ |
-20 องศา -+50 องศา ; ความชื้น: 0.1-0.9RH (ความชื้นสัมพัทธ์) |
|
สภาพการเก็บรักษา อุณหภูมิ |
-40 องศา -+80 องศา ; ความชื้น: 0.1-0.9RH (ความชื้นสัมพัทธ์) |
| การเลือกรุ่นและขนาด | DK2204: 96×96มม ขนาดคัตเอาท์: 92×92มม |
